水汽取樣架用國內各種規格冷卻器我公司均生產，該冷卻器是水汽取樣裝置中非常重要的核心零部件。

結構原理

冷卻器由內螺旋管組成。共同安裝在一個筒體內外螺旋放在呈渦流的冷卻水中進行熱交換，兩種冷卻巧妙匹配在一只冷卻器中進行流運。

特性

●采用高溫架、儀表盤完全分離，高溫架先降溫后減壓的先預冷先進技術，使高壓截止閥壽命提高2倍。

●對爐水、主蒸汽、再熱蒸汽及給水等各自獨立的水樣實現了恒溫、恒壓、流量控制及超溫、超壓保護。

●儀表盤上化學儀表采用進口及本公司下屬華電研究所研制、國家曾榮獲金獎的并可與國外同類產品相媲美的高品質，優質化學儀表，配有計算機實時巡檢接口，可選配高可靠的計算機采集系統。

●整個裝置均采用高可靠引進技術及專利技術，具有獨有特點的高可靠專用閥門及全不銹鋼管路系統，從而滿足了化學儀表對水樣多方面參數的要求。

●各路水樣配有內藏式手工取樣點，以方便化驗員取樣分析。

●配套裝置設計結構合理，美觀大方，便于操作維護。SQZ系列水汽取樣裝置已在各地區廣泛使用。

●數據采用韓國三星的存貯技術,數據量大大提升,可保存上萬組測量數據,可保存5000條系統操作紀錄(稱為5000條記事本功能)。

該系列包括SQZ (-50、-125、-200、-300、-600、-660、-1000)等型號，便于1000MW以下裝機容量的機組選用。

水汽取樣（化學加藥）采集及控制系統(工作站)：

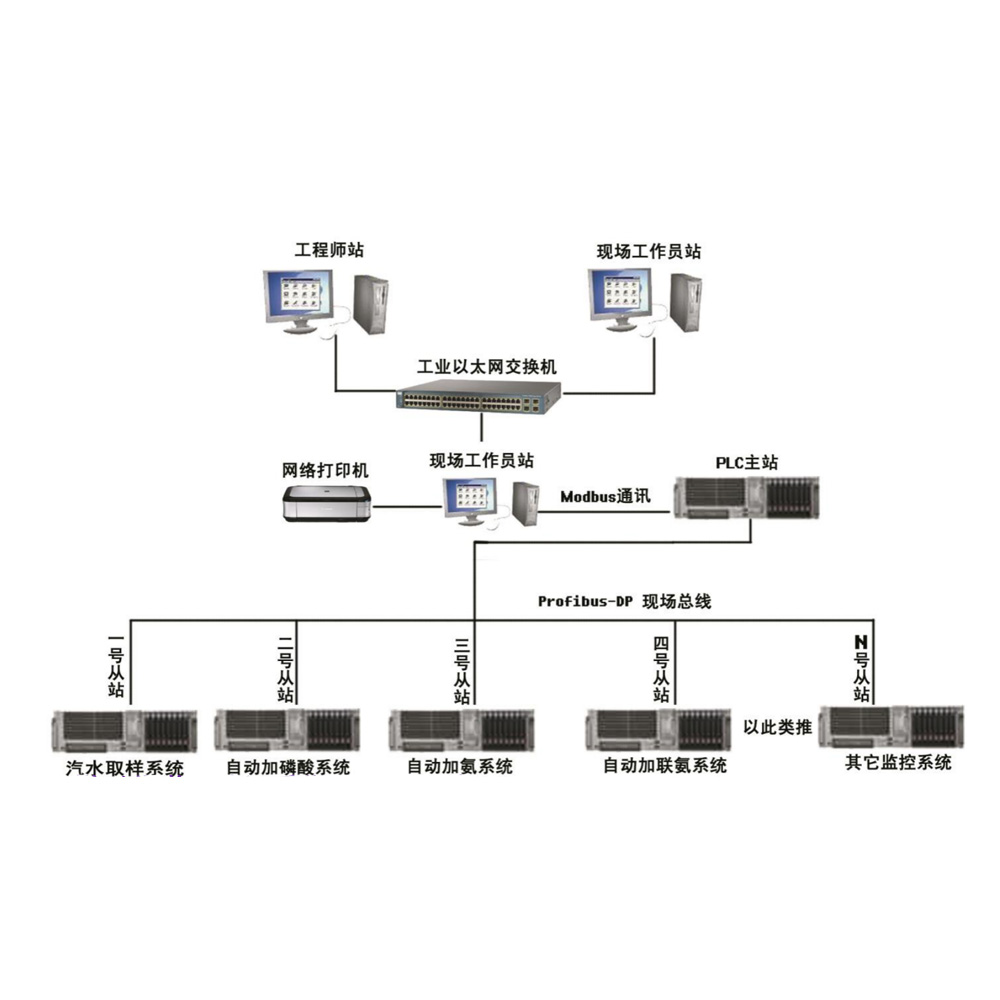

本系統由工業控制機PLC主站、從站、AI、AO、DI、DO采集卡、以太網交換機、網絡打印機、工程師站、現場操作員站等組成，用以采集取樣架儀表及墊工信號，對加藥及供水進行監測及控制。該系統也包括化學儀表采集工作站，是化學儀表工作站的核心單元。

主要零部件

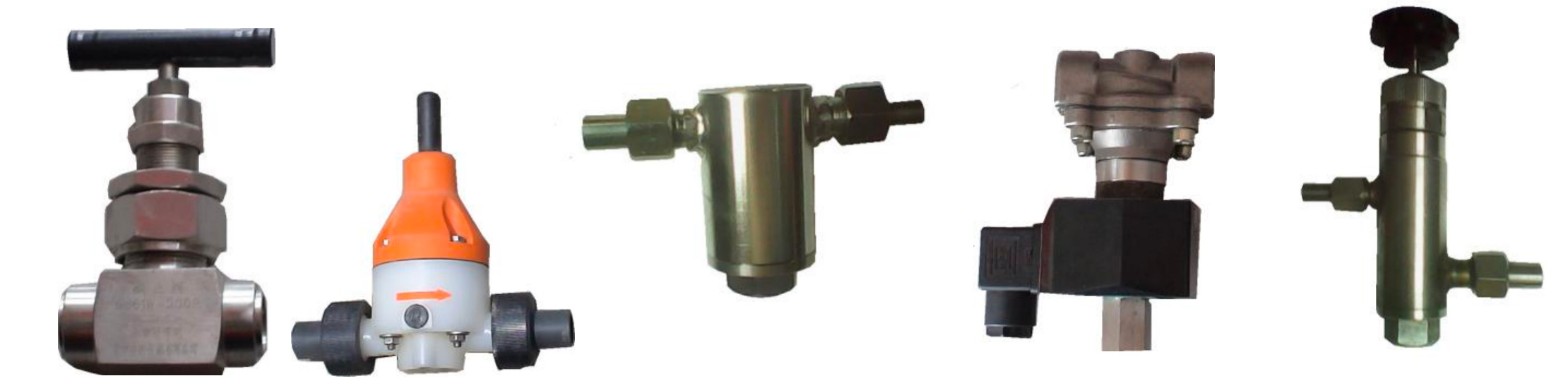

水汽取樣架主要由預冷裝置、冷卻器高溫高壓截止閥、高壓過濾器，減壓穩壓閥、中壓閥、過壓過溫保護閥、二級冷卻器及水樣恒溫裝置等組成。主要閥門見下圖。

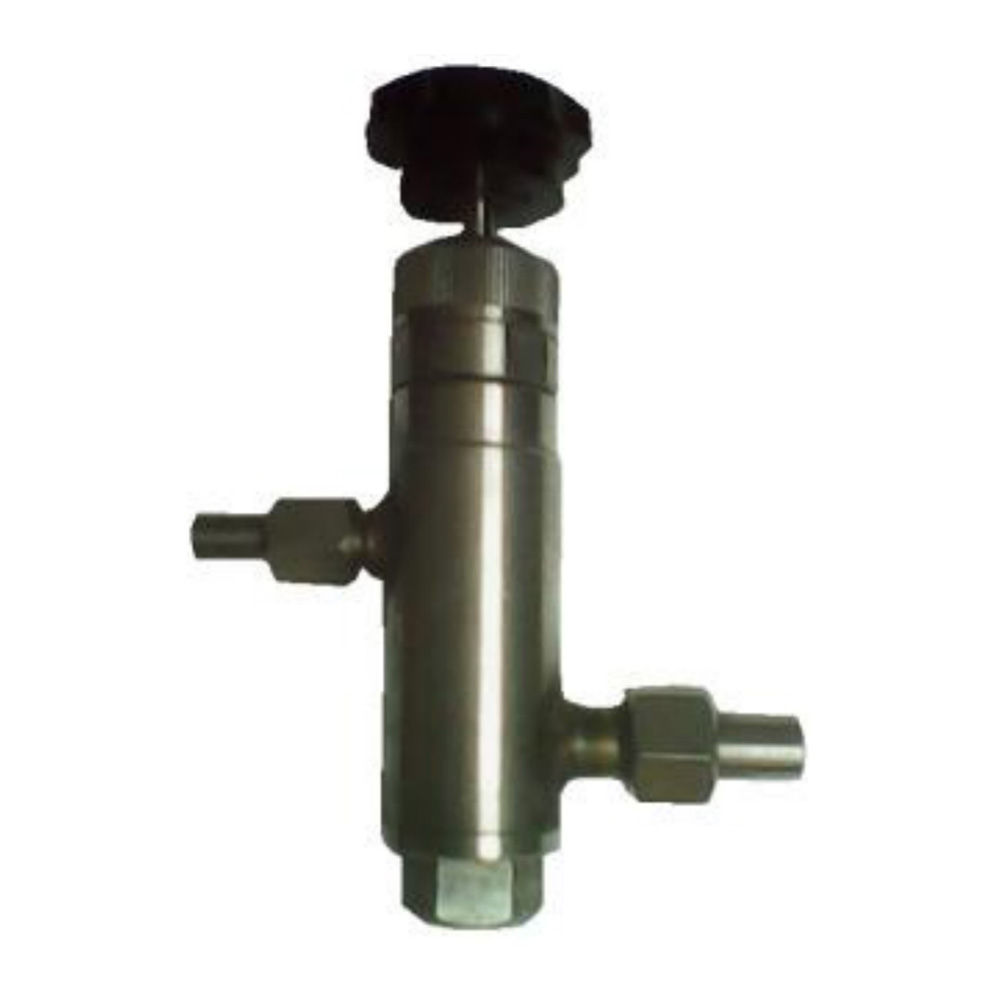

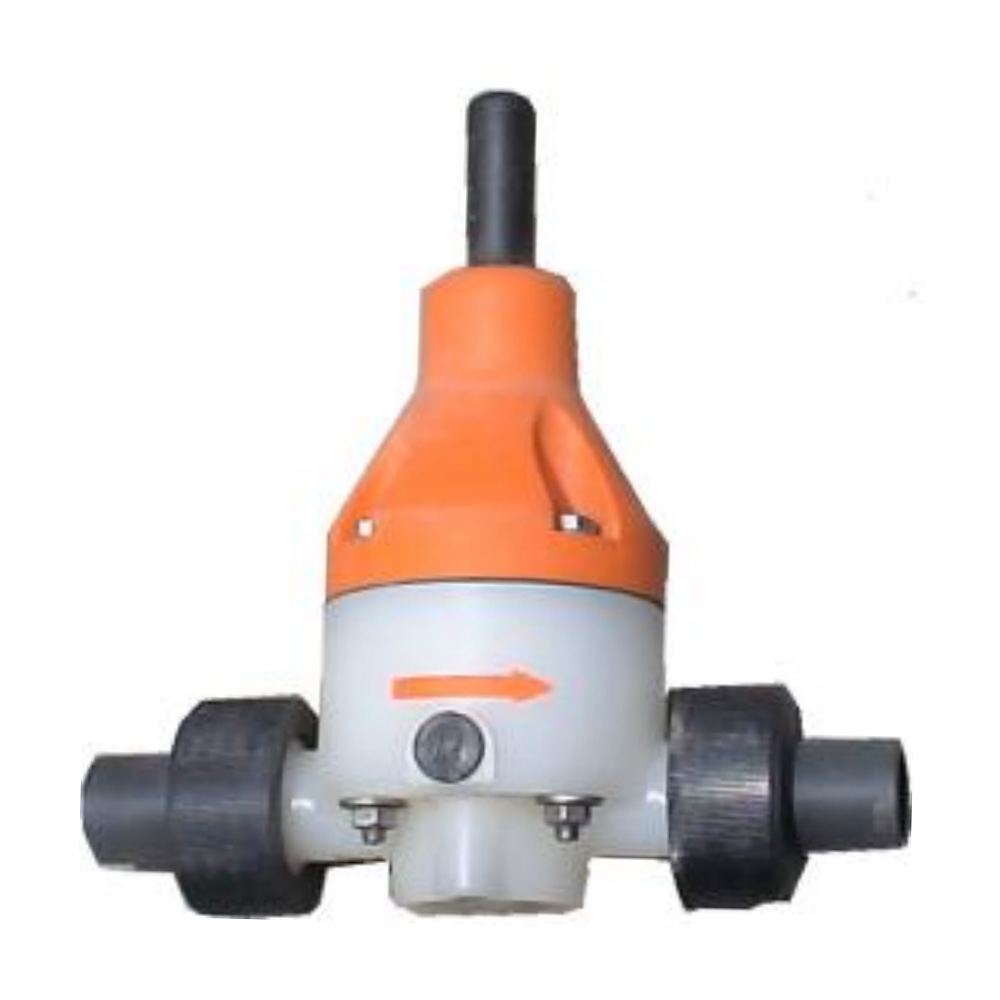

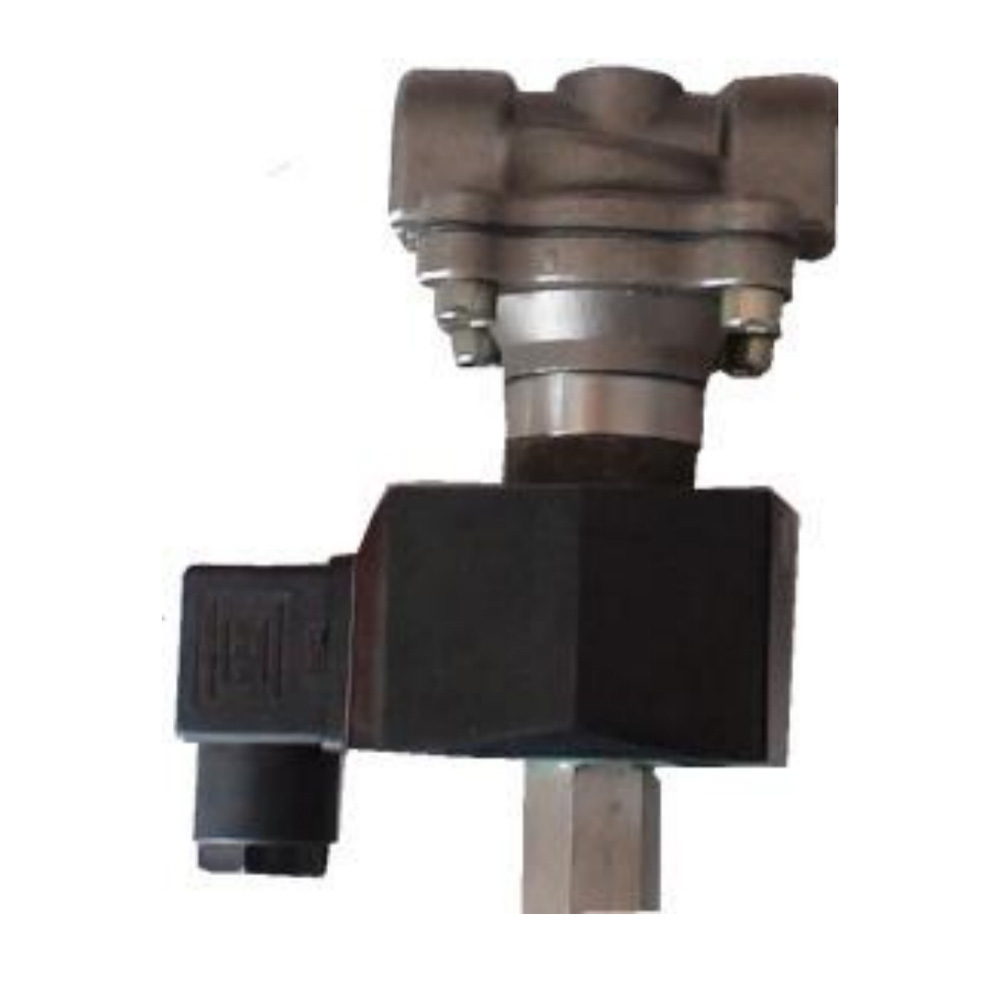

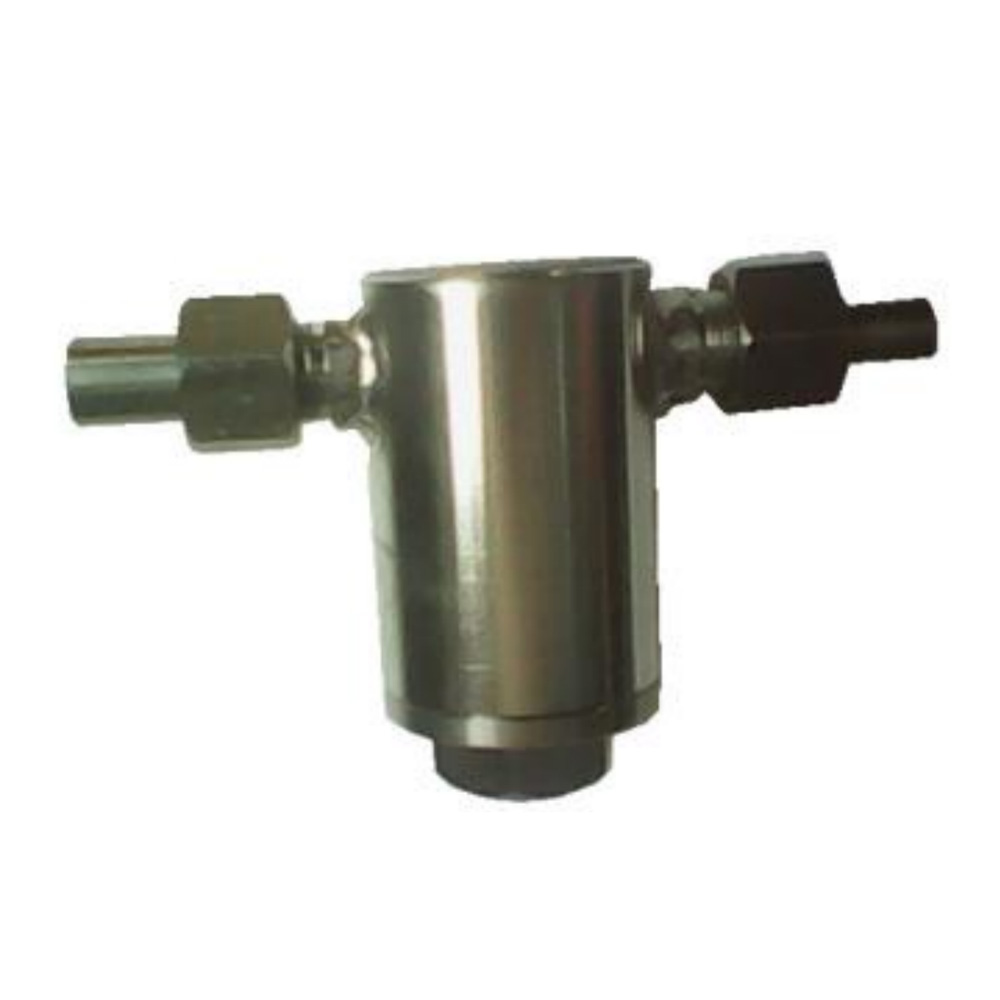

高溫高壓截止閥止回閥高壓過濾器過溫保護電磁閥高壓減壓穩壓穩流閥(316SS)(316SS)(316SS)

進口及優質本公司產高壓截止閥、減壓閥等各類閥門，其中高壓閥門采用超耐高溫、耐高壓沖刷的滾動球狀或針狀可拆式閥芯。

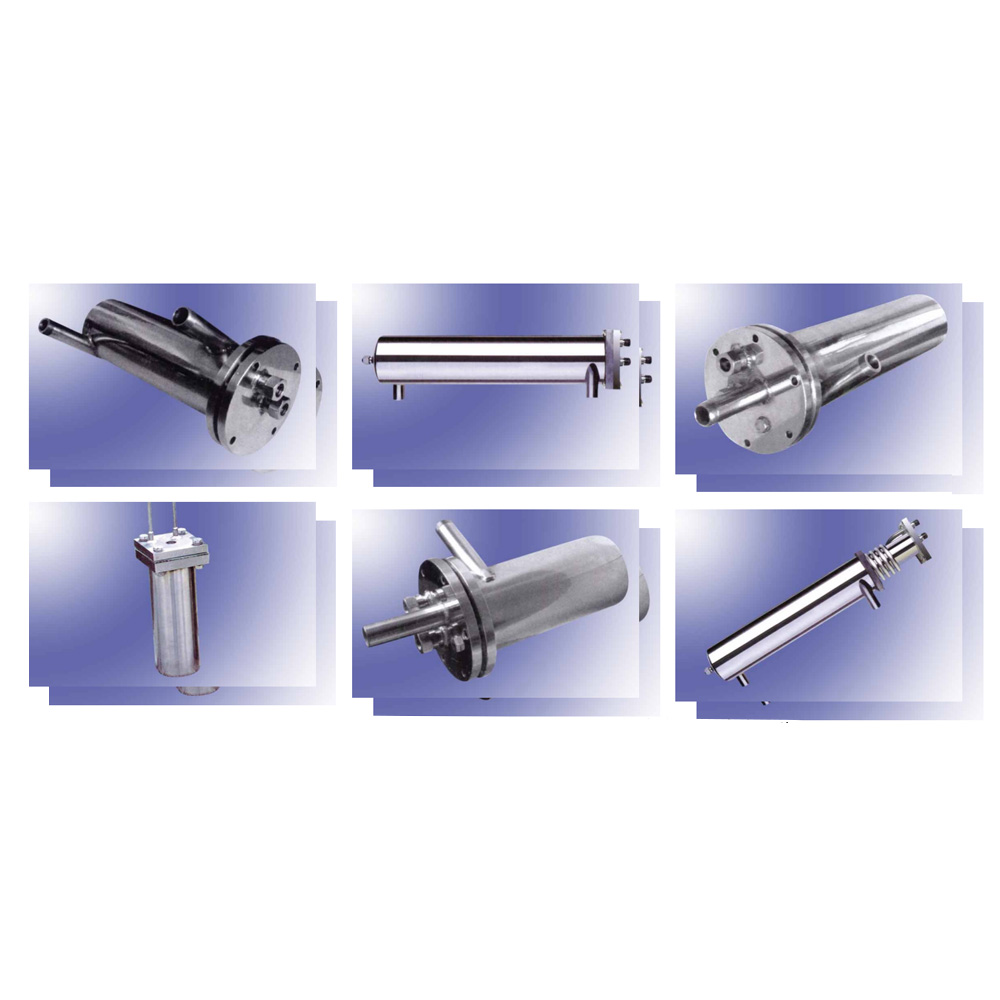

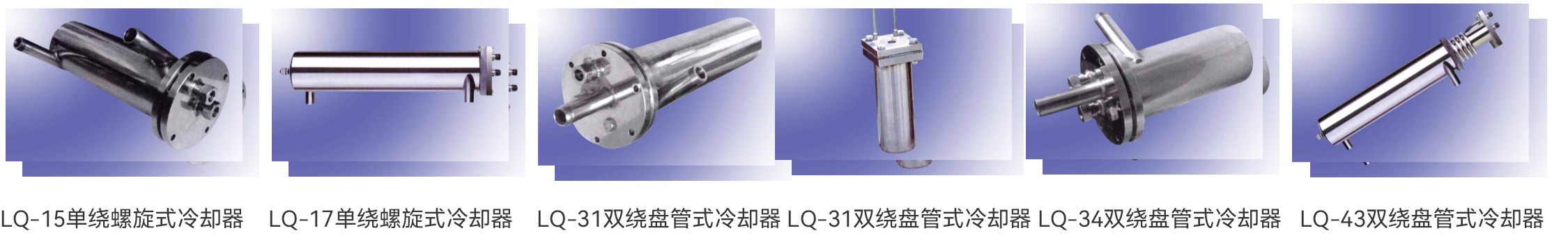

特點

● 用于高溫高壓樣水二級降溫的第一級，能承受樣水與冷卻水之間很高的溫差，使用壽命長。

● 用于樣水溫度＜300℃的樣水的降溫第二級，常用在中、小容量火電機組水汽取樣裝置中。

● 用于高溫高壓樣水降溫的第二級。外筒長度適中常用在較大容量火電組。

● 用于較大容量火電機組高溫高壓樣水降溫的第二級。雙套筒內、外螺旋管結構設計，減少了設備體積和造價。

● 用于高溫高壓樣水降溫的第二級，有效長度長，有效面積大。樣水厚度為1.5毫米，降溫效果好。

●數據采用韓國三星的存貯技術,數據量大大提升,可保存上萬組測量數據,可保存5000條系統操作紀錄(稱為5000條記事本功能)。
